Le suivi piézométrique permet de caractériser les fluctuations d’une nappe souterraine dans le temps et de définir les niveaux d’eau réellement pertinents pour un projet.
Une mesure ponctuelle réalisée lors d’un sondage ne suffit pas toujours à apprécier le comportement de la nappe. Son niveau peut évoluer fortement en fonction des saisons, des précipitations, de la géologie locale et des conditions de recharge.
ENDEO réalise des suivis piézométriques pour les projets de construction, d’aménagement, de gestion des eaux pluviales et de travaux en interaction avec les eaux souterraines.
L’objectif est de fournir aux maîtres d’ouvrage et aux équipes de conception des données directement exploitables pour :
- évaluer le Niveau des Plus Hautes Eaux – NPHE ;
- identifier les périodes de hautes et de basses eaux ;
- caractériser le battement saisonnier de la nappe ;
- confronter les niveaux d’eau aux cotes du projet ;
- évaluer la faisabilité de l’infiltration des eaux pluviales ;
- anticiper un éventuel rabattement de nappe.
Cette démarche a notamment été mise en œuvre par ENDEO à Pessac (33), pour un projet de local commercial , ainsi qu’à Hourtin (33), dans le cadre d’une étude associant niveaux de nappe et gestion des eaux pluviales .
Pourquoi suivre la nappe dans le temps ?
Le niveau observé le jour d’une reconnaissance de terrain correspond à une situation hydrogéologique instantanée.
Il peut être très différent du niveau atteint quelques semaines ou quelques mois plus tard.
Selon les contextes, les variations saisonnières peuvent atteindre plusieurs dizaines de centimètres, voire plusieurs mètres.
Le suivi piézométrique permet donc de constituer une chronique de mesures et d’identifier :
- les phases de recharge de la nappe ;
- les périodes de hautes eaux ;
- les périodes de basses eaux ;
- la réaction de la nappe aux épisodes pluvieux ;
- l’amplitude du battement annuel.
À Arsac (33) , ENDEO a ainsi réalisé un suivi piézométrique sur douze mois dans le cadre d’un projet d’extension de cimetière.
Le suivi a permis de caractériser les niveaux de hautes eaux, les basses eaux et le battement saisonnier de la nappe sur une année hydrologique complète.
Évaluer le Niveau des Plus Hautes Eaux – NPHE
Pour un projet comprenant un sous-sol, un parking enterré, un radier, des réseaux profonds ou des ouvrages d’infiltration, la connaissance des niveaux hauts de nappe constitue une donnée essentielle de conception.
ENDEO analyse les mesures acquises pendant le suivi, les épisodes de recharge et le contexte hydrogéologique afin d’évaluer les niveaux caractéristiques à considérer.
Ces niveaux sont ensuite confrontés :
- aux cotes de terrassement ;
- aux radiers et planchers bas ;
- aux ouvrages enterrés ;
- aux réseaux ;
- aux dispositifs de gestion des eaux pluviales.
À Pessac (33) , ENDEO a ainsi caractérisé le battement saisonnier de la nappe et évalué le NPHE pour un projet de local commercial.
La mission a également intégré une analyse de l’agressivité des eaux souterraines vis-à-vis des bétons afin d’apporter une donnée complémentaire directement utile à la conception.
Suivi automatique et acquisition continue des niveaux
Les piézomètres peuvent être équipés d’enregistreurs automatiques afin de suivre en continu l’évolution du niveau d’eau.
Ces dispositifs permettent notamment :
- d’enregistrer les variations de la nappe entre deux visites ;
- d’identifier les pics de hautes eaux ;
- de suivre les réactions après des épisodes pluvieux ;
- de comparer les niveaux d’eau avec les précipitations ;
- de disposer d’une chronique suffisamment dense pour l’interprétation hydrogéologique.

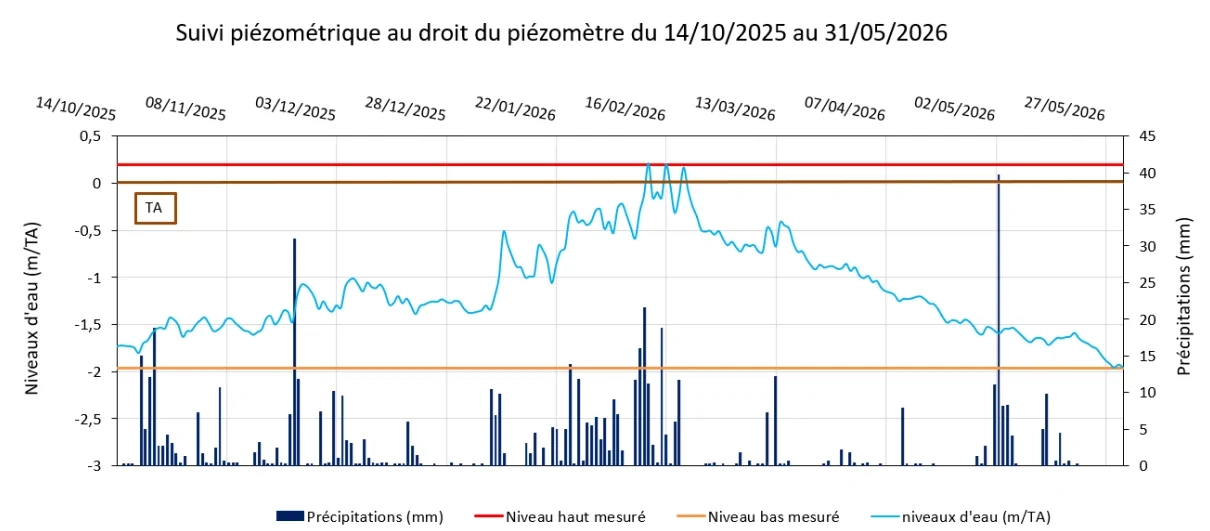

Le graphique ci-dessus illustre ce type de suivi : l’évolution du niveau de la nappe est comparée aux épisodes de précipitations afin de mettre en évidence les phases de recharge et de décrue.
Suivi piézométrique et gestion des eaux pluviales
La connaissance du niveau de nappe est particulièrement importante lorsqu’un projet prévoit une gestion des eaux pluviales par infiltration.
Un sol peut présenter une perméabilité favorable lors des investigations, tout en devenant temporairement inapte à l’infiltration lorsque la nappe remonte.
Dans ce contexte, ENDEO peut associer :
- des essais de perméabilité ;
- un suivi piézométrique ;
- l’évaluation des niveaux de hautes eaux ;
- le dimensionnement de la solution de gestion des eaux pluviales .
Cette démarche est particulièrement pertinente en Gironde et dans les Landes, où la présence de nappes superficielles peut limiter le fonctionnement des ouvrages d’infiltration.
Pour le Domaine du Carrelet à Saint-Georges-de-Didonne (17) , ENDEO a ainsi associé un suivi piézométrique sur douze mois à des essais de perméabilité afin de confronter les possibilités d’infiltration aux niveaux de nappe.
Une démarche comparable a été mise en œuvre à Hourtin (33) , dans le cadre de l’aménagement des abords du collège et du cimetière.
Du suivi de nappe au rabattement
Lorsque les niveaux caractéristiques de la nappe atteignent ou dépassent les cotes de terrassement, le suivi piézométrique permet d’identifier la contrainte mais ne suffit pas toujours à dimensionner la mise hors d’eau du chantier.
ENDEO peut alors compléter l’étude par des essais de pompage afin de caractériser la réponse de l’aquifère.
Les données sont utilisées pour déterminer :
- le niveau de rabattement nécessaire ;
- les débits d’exhaure ;
- les volumes susceptibles d’être pompés ;
- la zone d’influence du pompage ;
- les conditions de gestion des eaux pompées.
Cette démarche est détaillée sur notre page consacrée au dimensionnement des rabattements de nappe .
Au Domaine de l’Hippodrome à La Teste-de-Buch (33) , ENDEO a ainsi croisé plus d’une année de suivi piézométrique avec un essai de pompage instrumenté afin de dimensionner les besoins de rabattement du chantier.
À Mérignac (33), pour le Foyer Jenny Lepreux , le suivi de la nappe a également été associé à un essai de pompage pour préciser les besoins d’exhaure nécessaires à la réalisation d’un sous-sol.
Pose et instrumentation des piézomètres
Le dispositif de suivi est défini en fonction des objectifs de l’étude, de la profondeur de la nappe, de la géologie du site et des contraintes d’accès.
La mission peut notamment comprendre :
- l’analyse du contexte hydrogéologique ;
- le choix de l’implantation des ouvrages ;
- la réalisation ou l’équipement des piézomètres ;
- le relevé initial des niveaux ;
- la pose d’enregistreurs automatiques ;
- les visites de contrôle ;
- l’exploitation et l’interprétation des données.
Le nombre d’ouvrages et la durée du suivi sont définis en fonction de la question à résoudre.
Quelques mois peuvent être suffisants dans certains contextes. Pour caractériser un battement saisonnier complet ou consolider l’évaluation des hautes eaux, une durée plus longue peut être nécessaire.
Comprendre les écoulements souterrains à l’échelle du site

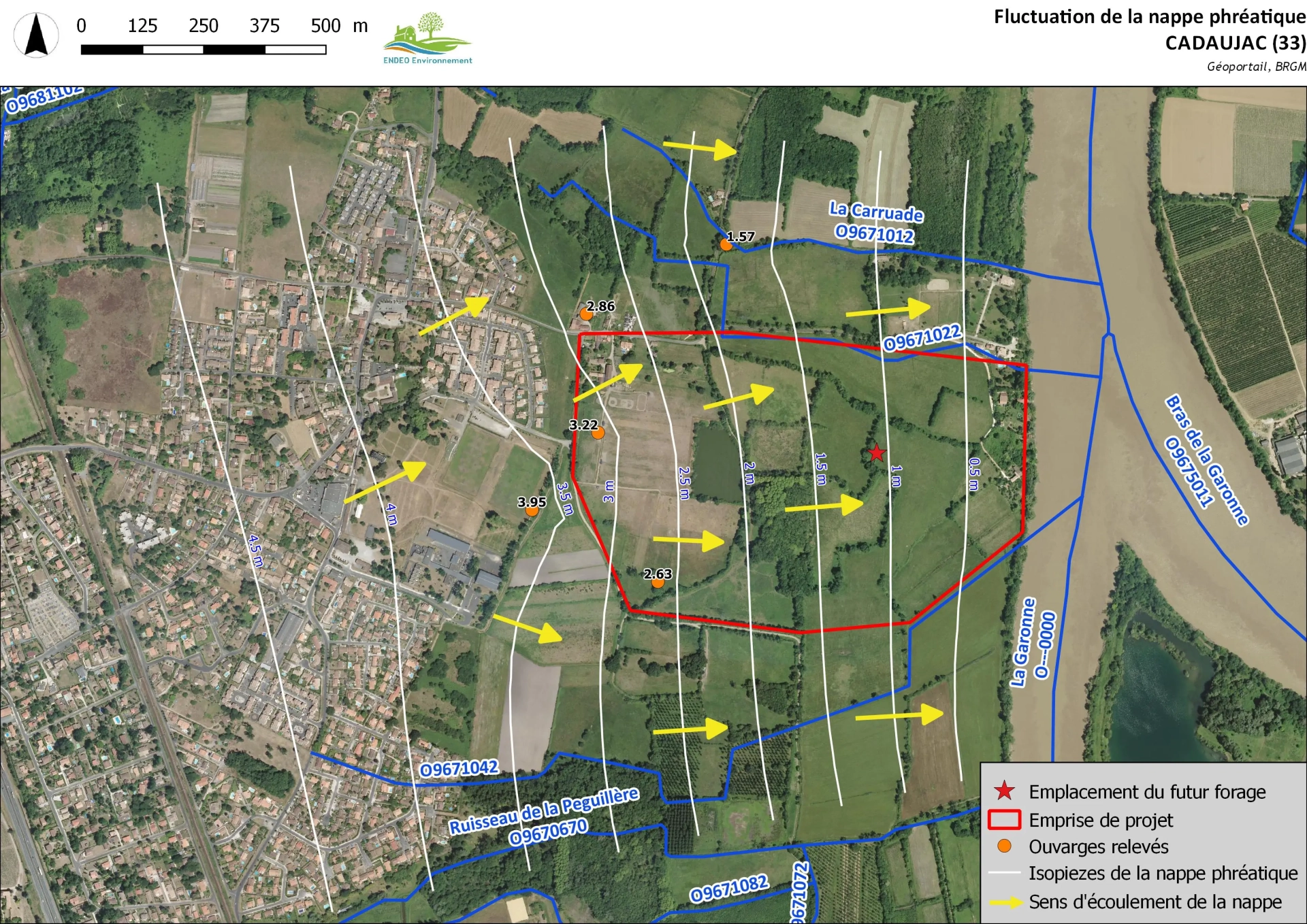

Les mesures piézométriques peuvent également être utilisées pour caractériser le sens d’écoulement de la nappe et les gradients hydrauliques à l’échelle d’un projet.
Lorsque plusieurs ouvrages sont disponibles, les niveaux mesurés permettent de construire une représentation piézométrique du site.
Cette analyse complète la simple connaissance de la profondeur de la nappe et peut être utile pour comprendre les relations entre le projet, les ouvrages voisins et les milieux récepteurs.
Autres applications du suivi piézométrique
Les suivis de nappe réalisés par ENDEO ne concernent pas uniquement les projets immobiliers.
Ils peuvent également être utilisés dans le cadre :
- d’extensions ou créations de cimetières ;
- d’études de zones humides ;
- de sites de compensation écologique ;
- de diagnostics hydrogéologiques ;
- de suivis environnementaux ;
- de projets d’aménagement soumis à des contraintes de nappe.
ENDEO dispose notamment de références à Arsac, Saint-Ciers-d’Abzac, Sarrazac, Biganos, Le Haillan, Mérignac, Pessac, Hourtin et Saint-Georges-de-Didonne.
Déclaration et réglementation des piézomètres
La réalisation de piézomètres peut être soumise à des démarches réglementaires selon les caractéristiques des ouvrages et le contexte du projet.
ENDEO peut analyser le cadre applicable et accompagner le maître d’ouvrage dans les démarches nécessaires.
Voir également : déclaration de piézomètres ou de forages et dossiers Loi sur l’Eau et démarches réglementaires .
Quelques réalisations ENDEO associant suivi piézométrique et hydrogéologie
- Pessac (33) – suivi piézométrique, NPHE et agressivité des eaux
- Hourtin (33) – perméabilité, suivi de nappe et estimation du NPHE
- Saint-Georges-de-Didonne (17) – suivi sur douze mois et gestion des eaux pluviales
- Arsac (33) – suivi piézométrique sur une année hydrologique
- Mérignac (33) – suivi de nappe, essai de pompage et rabattement
- La Teste-de-Buch (33) – suivi de nappe, essai de pompage et dimensionnement de l’exhaure
→ Découvrir les autres réalisations ENDEO
Vous devez caractériser le niveau de nappe de votre projet ?
ENDEO accompagne les maîtres d’ouvrage, architectes, maîtres d’œuvre, géomètres et bureaux d’études pour définir un programme de suivi adapté aux enjeux du site.
Transmettez-nous la localisation du projet, le plan masse, les cotes disponibles et votre calendrier afin de définir :
- le nombre et l’implantation des piézomètres ;
- la durée pertinente du suivi ;
- les modalités d’instrumentation ;
- les investigations complémentaires éventuellement nécessaires.
Le suivi peut être réalisé comme mission autonome ou intégré à une étude eaux pluviales , une étude de rabattement de nappe ou une étude hydrogéologique plus globale.
ENDEO — Ingénierie hydrogéologique, hydrologique et réglementaire.
