Rabattement de nappe – Résidence Herrixka à Bidart (64)
Dans le cadre de la réalisation de la résidence Herrixka à Bidart, dans les Pyrénées-Atlantiques (64), ENDEO a accompagné STOA PROMOTION pour caractériser la contrainte liée aux eaux souterraines et préparer les travaux du projet comportant des ouvrages et stationnements en sous-sol.
Située 343 avenue Atherbea à Bidart, Herrixka est une résidence à taille humaine développée par STOA PROMOTION, composée de 20 appartements neufs du T3 au T5.
La réalisation du projet nécessitait d’anticiper la présence de la nappe au droit des terrassements et de déterminer les conditions permettant de maintenir les fouilles hors d’eau pendant la phase chantier.
ENDEO a pour cela mis en œuvre un essai de pompage instrumenté associant un puits de pompage et trois piézomètres de surveillance, puis interprété les données afin de déterminer les paramètres hydrodynamiques de l’aquifère et d’évaluer les besoins de rabattement.
Découvrir l’expertise ENDEO en rabattement de nappe →
Herrixka : une opération immobilière implantée au cœur de Bidart
Portée par STOA PROMOTION, la résidence Herrixka s’inscrit dans un environnement résidentiel proche du centre de Bidart et du littoral basque.
Le programme comprend 20 appartements du T3 au T5, avec espaces extérieurs privatifs et stationnements associés aux logements.
Son architecture contemporaine reprend des éléments du vocabulaire architectural local afin de s’intégrer dans son environnement.
Pour ENDEO, l’enjeu se situait sous le projet : la présence d’eaux souterraines devait être suffisamment caractérisée pour permettre la préparation des terrassements et ouvrages enterrés.
Découvrir la résidence Herrixka sur le site de STOA Groupe

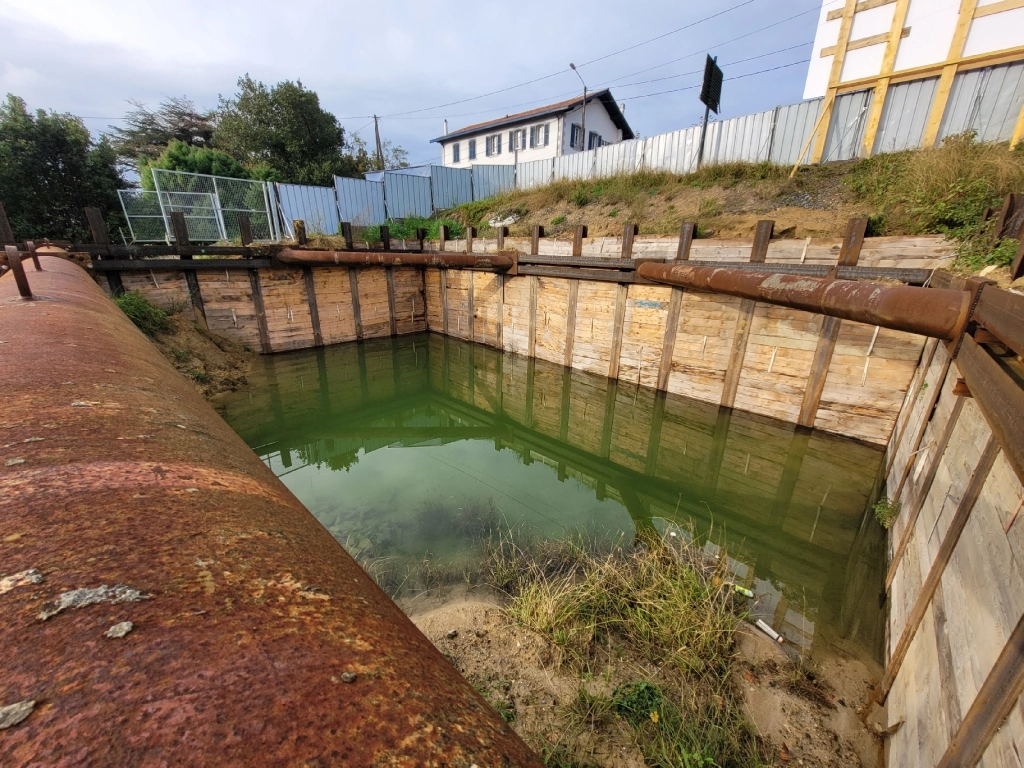

Anticiper la nappe avant la réalisation des terrassements
Lorsqu’un projet immobilier comporte un sous-sol ou des terrassements profonds, la profondeur de la nappe constitue un paramètre majeur de la préparation du chantier.
Une simple observation ponctuelle du niveau d’eau ne permet toutefois pas de déterminer les moyens nécessaires à la mise hors d’eau.
Il faut également connaître la capacité des terrains à transmettre l’eau et la réaction de l’aquifère lorsqu’un pompage est mis en œuvre.
Pour Herrixka, ENDEO devait notamment déterminer :
- le comportement hydrodynamique de la nappe ;
- la réaction de l’aquifère au pompage ;
- la transmissivité des terrains aquifères ;
- leur perméabilité équivalente ;
- le débit nécessaire pour obtenir l’abaissement recherché ;
- les volumes d’eau susceptibles d’être pompés pendant les travaux ;
- les modalités de gestion des eaux d’exhaure ;
- le cadre réglementaire associé au prélèvement et au rejet.
Un essai de pompage instrumenté avec trois piézomètres
ENDEO a mis en place un dispositif permettant de caractériser directement la réponse de la nappe au pompage au droit du projet.
L’essai s’est appuyé sur :
- un puits de pompage utilisé pour solliciter l’aquifère ;
- trois piézomètres de surveillance permettant de suivre simultanément la propagation du rabattement ;
- le contrôle du débit appliqué pendant l’essai ;
- le suivi de l’évolution des niveaux d’eau ;
- l’interprétation hydrogéologique des mesures acquises.
La présence de plusieurs ouvrages d’observation permet de ne pas limiter l’interprétation au comportement du puits pompé.
Elle permet d’observer la réponse de l’aquifère à distance du point de prélèvement et d’obtenir une représentation plus robuste du fonctionnement hydraulique des terrains.
Découvrir les suivis piézométriques et instrumentations de nappe réalisés par ENDEO
Déterminer la transmissivité et la perméabilité de l’aquifère
Le dimensionnement d’un rabattement de nappe dépend directement des caractéristiques hydrodynamiques des terrains.
L’interprétation de l’essai de pompage réalisé à Bidart a permis à ENDEO d’apprécier notamment :
- la transmissivité de l’aquifère ;
- la perméabilité équivalente des formations traversées ;
- l’évolution du rabattement sous pompage ;
- la propagation de cette influence vers les ouvrages d’observation.
Ces paramètres permettent de remplacer les hypothèses génériques par des données mesurées directement au droit du projet Herrixka.
Ils constituent la base technique nécessaire à l’estimation des débits de pompage à prévoir pendant les travaux.
Du comportement de l’aquifère au dimensionnement de l’exhaure
L’objectif opérationnel de l’étude était de traduire les résultats hydrogéologiques en données directement exploitables pour la préparation du chantier.
À partir des résultats de l’essai, ENDEO a pu évaluer :
- le niveau de rabattement nécessaire ;
- les débits de pompage d’exhaure à considérer ;
- les volumes d’eau susceptibles d’être extraits ;
- les conditions prévisionnelles de maintien des fouilles hors d’eau ;
- les contraintes relatives à la gestion des eaux pompées.
La mission permet ainsi de passer d’un constat – « le projet rencontre la nappe » – à une donnée de conception : « quels moyens faut-il prévoir pour réaliser les travaux ? »
En savoir plus sur le dimensionnement des rabattements de nappe par ENDEO →
Anticiper les volumes d’eau avant le démarrage du chantier
Le débit instantané d’une installation de pompage ne constitue qu’une partie de la problématique.
Il est également nécessaire d’évaluer les volumes cumulés d’eau susceptibles d’être produits pendant toute la durée de l’exhaure.
Cette estimation intervient directement dans :
- le dimensionnement des moyens de pompage ;
- le phasage des travaux ;
- la durée de fonctionnement des équipements ;
- le choix d’une solution de rejet ou d’évacuation ;
- l’analyse du cadre réglementaire applicable.
Cette anticipation permet d’éviter que la gestion de la nappe devienne une contrainte découverte après l’ouverture des terrassements.
Prévoir la gestion des eaux pompées
Un système de rabattement doit être pensé avec sa solution de gestion des eaux d’exhaure.
L’étude doit donc mettre en regard les débits produits avec les possibilités réelles d’évacuation du site.
Selon les caractéristiques du projet et de son environnement, cette analyse peut notamment concerner :
- la capacité d’un réseau à recevoir les eaux ;
- la possibilité d’un rejet au milieu superficiel ;
- les caractéristiques qualitatives des eaux souterraines ;
- les débits admissibles au point de rejet ;
- les éventuelles prescriptions du gestionnaire ;
- les dispositions temporaires nécessaires pendant les travaux.
Le rabattement et la gestion des eaux pompées doivent donc être conçus comme un seul système hydraulique de chantier.
Un cadre réglementaire à intégrer avant les travaux
Un rabattement temporaire peut également constituer un prélèvement d’eau souterraine relevant de la réglementation relative aux installations, ouvrages, travaux et activités – IOTA.
Le régime applicable dépend notamment de l’aquifère sollicité, des débits, des volumes prévisionnels et du contexte réglementaire de l’opération.
La destination des eaux d’exhaure doit également être prise en compte.
ENDEO a donc intégré à sa mission le cadrage réglementaire du prélèvement et de la gestion des eaux pompées, afin que ces questions soient anticipées avant la phase chantier.
Découvrir l’accompagnement réglementaire d’ENDEO pour les projets liés à l’eau
Une expertise hydrogéologique directement utile à la préparation du chantier
L’étude de rabattement n’a pas pour objectif de produire uniquement des paramètres hydrogéologiques.
Les mesures et calculs doivent être traduits en informations utilisables par le maître d’ouvrage, la maîtrise d’œuvre et les entreprises :
- niveau d’eau à maîtriser ;
- débit de pompage attendu ;
- volume d’exhaure prévisionnel ;
- moyens à prévoir pour maintenir les terrassements hors d’eau ;
- modalités de gestion des eaux pompées ;
- contraintes réglementaires à traiter avant travaux.
Pour la résidence Herrixka, ENDEO a ainsi transformé les résultats d’un essai hydrogéologique instrumenté en données utiles à la préparation opérationnelle du projet.
Herrixka : une référence ENDEO sur la côte basque
L’intervention réalisée pour STOA PROMOTION à Bidart constitue une référence représentative des études ENDEO sur les projets immobiliers comportant des ouvrages enterrés en interaction avec la nappe.
Elle illustre une démarche fondée sur l’acquisition de données directement sur le site, leur interprétation hydrogéologique puis leur traduction en préconisations opérationnelles pour les travaux.
Localisation : 343 avenue Atherbea – Bidart – Pyrénées-Atlantiques (64)
Maître d’ouvrage / client : STOA PROMOTION
Programme : Résidence Herrixka – 20 appartements du T3 au T5
Période d’intervention ENDEO : 2022 – 2023
Dispositif d’investigation : 1 puits de pompage et 3 piézomètres de surveillance
Mission ENDEO : essai de pompage, caractérisation hydrodynamique
de l’aquifère, détermination de la transmissivité et de la perméabilité équivalente,
estimation des débits et volumes d’exhaure, étude de la gestion des eaux pompées
et cadrage réglementaire associé
